Test płyty głównej MSI B760M GAMING PLUS WIFI - Dobrze wyceniona płyta główna dla procesorów Intel i pamięci DDR5

Test MSI B760M GAMING PLUS WIFI - Budowa i wyposażenie

MSI B760M GAMING PLUS WIFI dostarczany jest w niewielkim szarym opakowaniu, które odpowiada gabarytom schowanej wewnątrz płyty głównej. Wyposażenie dodatkowe stanowi pojedynczy przewód SATA 6.0 Gb/s, zapinki dla nośników M.2, anteny łączności bezprzewodowej oraz maskownica tylnych portów. Pendrive ze sterownikami nie został uwzględniony. Nie zabrakło natomiast skróconej instrukcji obsługi w formie papierowej, a pełnoprawny poradnik użytkownika oraz ewentualne brakujące drivery znajdziemy na stronie producenta. Biorąc pod uwagę niewygórowaną cenę, zawartość pudełka jest zgodna z oczekiwaniami.

• Gniazdo: LGA 1700
• Chipset: Intel B760
• Sekcja zasilania: 6+1
• Format: mATX
• Pamięci DDR5: 4 sloty / 256 GB / 6800 MHz (O.C.)
• Liczba portów SATA 6.0 Gb/s: 4
• Liczba portów M.2: 2
• PCI-Express 4.0: 1 (x16)
• PCI-Express 4.0: 1 (x4)
• PCI-Express 3.0: 1 (x1)
• LAN: 2.5G
• WLAN: WiFi 6E / Bluetooth 5.3
• Układ dźwiękowy: Realtek ALC897

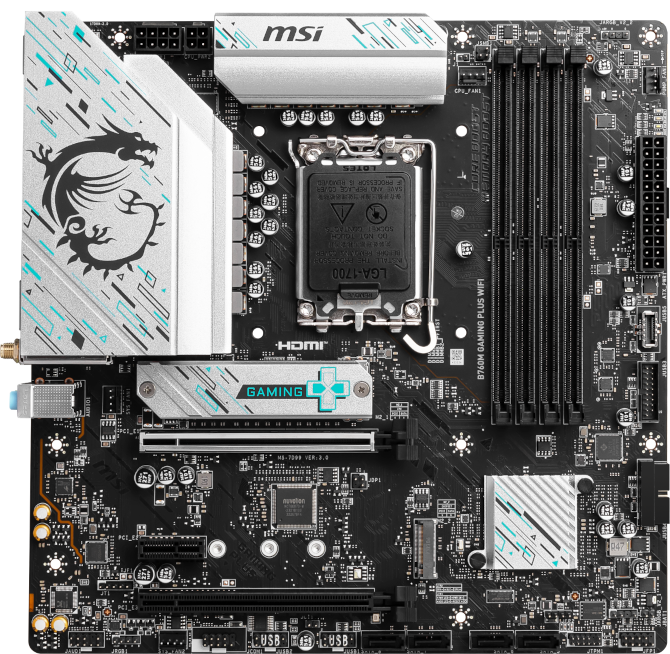

MSI B760M GAMING PLUS WIFI to konstrukcja wykonana w formacie mATX, która pod względem warstwy wizualnej postawiła na kontrastowość. Laminat, sloty rozszerzeń oraz wszystkie wtyczki utrzymano w kruczoczarnej kolorystyce, natomiast aluminiowe radiatory (mocowane na śruby) przykrywające sekcję zasilania są generalnie srebrne, doprawione tylko akcentami grafitowo-lazurowymi. Pozostałe różnice względem MSI PRO B760-A WiFI można nazwać kosmetycznymi. Powierzchnia sześcio-warstwowej płytki PCB została dobrze zagospodarowana, zostawiono tutaj niewiele wolnego miejsca. Poza tym, recenzowana płyta główna żadnych niestandardowych zabiegów stylistycznych nie przeszła, wyglądając jak zdecydowana większość modeli mATX. Producent całkowicie zrezygnował także z wielokolorowego podświetlenia.

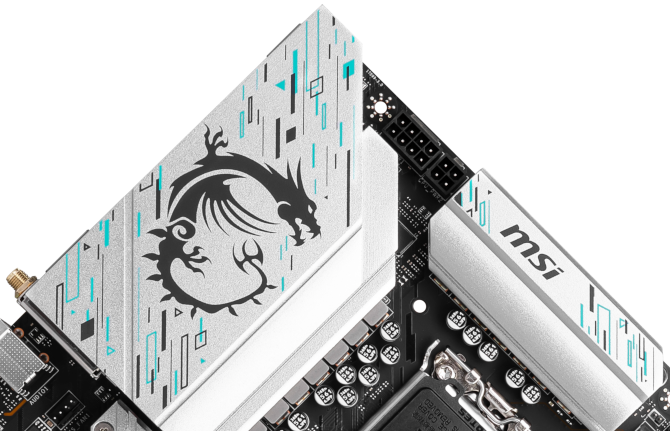

Sekcja zasilania płyty głównej MSI B760 Gaming Plus WiFi została wykonana w układzie 6+1, którym zarządza  kontroler PWM RT3628AE od Richtek Technology. Każdej fazie przydzielono dwa tranzystory MOSFET AONS36308 i AONS36303, charakteryzujące się obciążalnością na poziomie 53A, dostarczone przez chińskie Alpha and Omega Semiconductor. Dlatego w materiałach marketingowych dumnie widnieje 13 wirtualnych faz. W lewym górnym narożniku stacjonują dwie wtyczki zasilania (8+4-pin), ale urządzenie będzie działało również bez wpinania dodatkowego złącza EPS. Sekcję zasilania przykrywają masywne radiatory wykonane z aluminium, posiadające thermopady 7 W/mK i przykręcane do laminatu śrubkami.

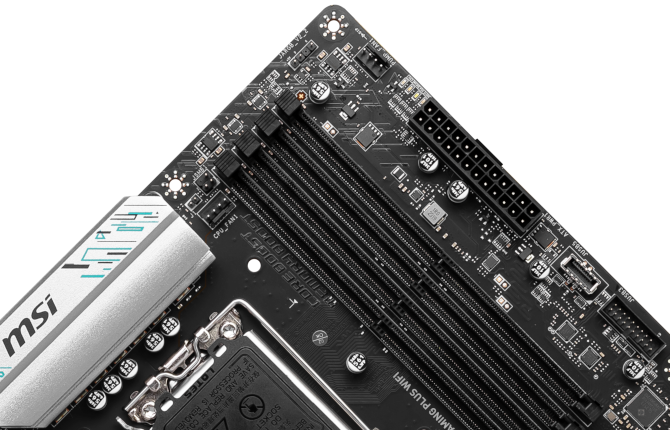

MSI B760M GAMING PLUS WIFI dysponuje czterema jednostronnie zamykanymi slotami DDR5, oficjalnie obsługując moduły o taktowaniu 6800 MHz, niemniej w aktualnej wersji UEFI można ustawić 10133 MHz. Obok głównego gniazda zasilania tradycyjnie umieszczono cztery diody sygnalizujące działanie CPU / GPU / RAM / BOOT pomagające zdiagnozować problemy z podzespołami. Zabrakło oczywiście wyświetlacza kodów (POST) oraz fizycznych przycisków Power/Reset na laminacie, jednak trudno tego oczekiwać. MSI B760M GAMING PLUS WIFI posiada cztery 4-pinowe wtyczki dla wentylatorów, trzy wtyczki ARGB, dwa dodatkowe wyjścia dla zewnętrznych USB 3.0, kolejne dwa przeznaczone dla standardu USB 2.0 i jeszcze pojedyncze USB-C. Wszystkie gniazda wentylatorów umożliwiają pracę w trybie PWM lub napięciowym.

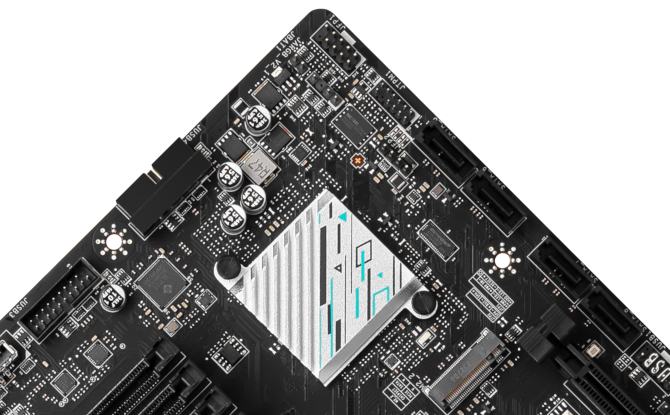

Chipset Intel B760 przykryto niewielkim aluminiowym radiatorem, któremu rozproszenie 6W ciepła większego problemu nie sprawia. MSI B760M GAMING PLUS WIFI posiada cztery gniazda SATA 6.0 Gb/s, obsługiwane z poziomu układ logiki i umieszczone wzdłuż lewej krawędzi laminatu. Ilość prawdopodobnie wystarczy przeciętnemu użytkownikowi, niemniej przydałyby się kątowe wtyczki ułatwiające ułożenie przewodów. Plusem jest wsparcie RAID 0/1/5/10. Podstawowy slot PCI-Express pracuje w standardzie 4.0 x16, podobnie jak pierwsze M.2, które obsługuje niestety tylko PCI-Express 4.0 x4 (posiada bezpośrednie połączenie z procesorem). Drugie M.2 bezproblemowo przyjmie nośnik PCI-Express / SATA. Główny PCI-Express został dodatkowo wzmocniony metalowym kołnierzem, mającym zapobiegać wypaczaniu się plastiku.

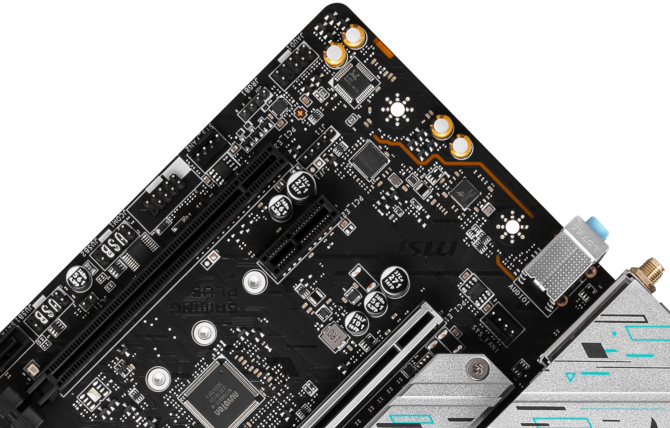

MSI B760M GAMING PLUS WIFI nie zapewnia obsługi standardu PCI-Express 5.0, chociaż niektóre konstrukcje konkurencji w porównywalnym budżecie takowy posiadają. Teoretycznie w chwili obecnej to niezbyt potrzebny interfejs, zwłaszcza w kontekście nośników SSD, jednak z pewnością przyszłościowy. Pierwsze gniazdo M.2 przykryte zostało aluminiowym radiatorem, który pod spodem posiada zabezpieczony thermopad. Oprócz slotu PCI-Express 4.0 x16, recenzowana płyta główna MSI B760 Gaming Plus WiFi dysponuje jeszcze PCI-Express 4.0 x4 oraz PCI-Express 3.0 x1. Ścieżki dla układu dźwiękowego Rwaltek ALC897 zostały odseparowane, aby zapewnić mniejsze zakłócenia, a kondensatory elektrolitycznie to produkt Chemi-Con.

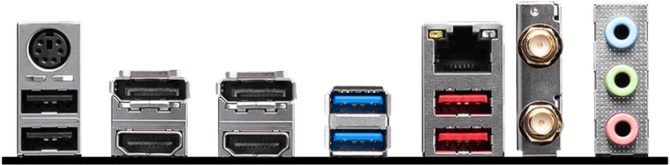

Tylny panel płyty głównej MSI B760M GAMING PLUS WIFI oferuje dwa porty USB-A 2.0, dwa porty USB-A 3.2 Gen1 oraz podwójne USB-C 3.2 Gen2. Brakuje niestety USB-C. Posiadacze zintegrowanych układów graficznych mogą natomiast wykorzystać podwójne wyjścia HDMI 2.1 oraz DisplayPort 1.4. Sekcja łączności z siecią obejmuje LAN RJ45 (2.5G Realtek RTL8125BG) oraz moduł Wi-Fi 6E (WLAN 802.11ac/​ax) plus Bluetooth 5.3 zajmujący pojedynczy slot M.2 PCI-Express 2230 (ukryty pod radiatorem sekcji zasilania). W zestawie są także anteny wzmacniające sygnał. Przycisku do resetowania ustawień UEFI oraz Flashback BIOS tutaj nie uświadczymy. Płyta nie posiada też fabrycznie zamontowanej maskownicy tylnych portów.
