Test płyty głównej ASUS Prime B760-Plus - Tania płyta główna dla procesorów Intel z PCI-Express 5.0 i obsługą pamięci DDR5

Test ASUS Prime B760-Plus - Budowa i wyposażenie

ASUS Prime B760-Plus zamknięto w typowym kartonowym opakowaniu, które z oczywistych względów nie zawiera mnóstwa dodatków, mówimy bowiem o relatywnie tanim urządzeniu. Wewnątrz oprócz recenzowanej płyty głównej znajdziemy jeszcze pełnowymiarową instrukcję obsługi oraz srebrną zaślepkę tylnych portów, która z powodów stricte technicznych nie mogła zostać trwale zamontowana (brak ramki radiatora). Wyposażenie uzupełniają dwa przewody SATA, komplet śrubek dla nośników M.2 oraz kwadratową podkładka dla takowych.

• Gniazdo: LGA 1700
• Chipset: Intel B760
• Sekcja zasilania: 6+1
• Format: ATX
• Pamięci DDR5: 4 sloty / 192 GB / 7200 MHz (O.C.)
• Liczba portów SATA 6.0 Gb/s: 4
• Liczba portów M.2: 3 (PCIe x4 / x4 / x2)
• PCI-Express 5.0: 1 (x16)
• PCI-Express 4.0: 1 (x4)
• PCI-Express 3.0: 2 (x1)
• LAN: 2.5G
• Układ dźwiękowy: Realtek ALC897

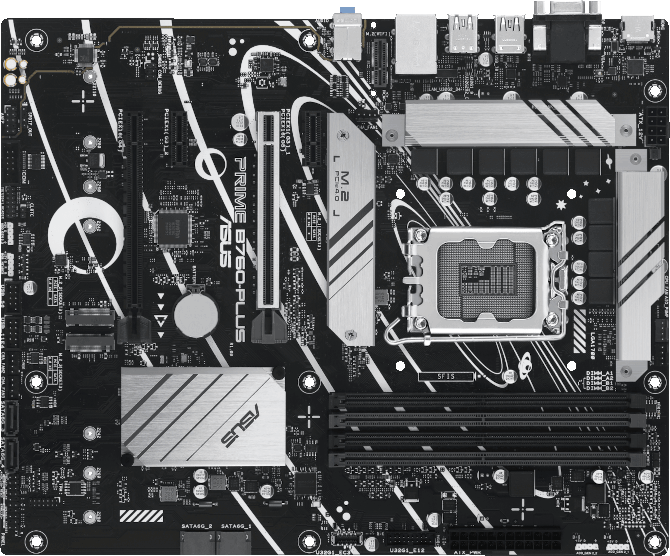

ASUS Prime B760-Plus został wykonany w formacie ATX, będąc generalnie skromnie wyposażoną konstrukcją, jednocześnie przewyższającą typowe modele dostępne w swoim przedziale cenowym. Po pierwsze - większość występuje w rozmiarze mATX, posiada co najwyżej częściowo chłodzoną sekcję zasilania, a przeważnie nie dysponuje również radiatorem dla nośnika SSD M.2 PCIe. Stylistycznie ASUS Prime B760-Plus zachowuje zbieżność z pozostałymi aktualnie sprzedawanymi modelami w rodzinie, serwując połączenie czarnych, ciemnoszarych i srebrnych elementów. W klasie budżetowej częstym zjawiskiem są niestety (obrzydliwe) brązowe PCB, dlatego można pochwalić producenta za stosowanie całkiem przyjemnej kolorystyki.

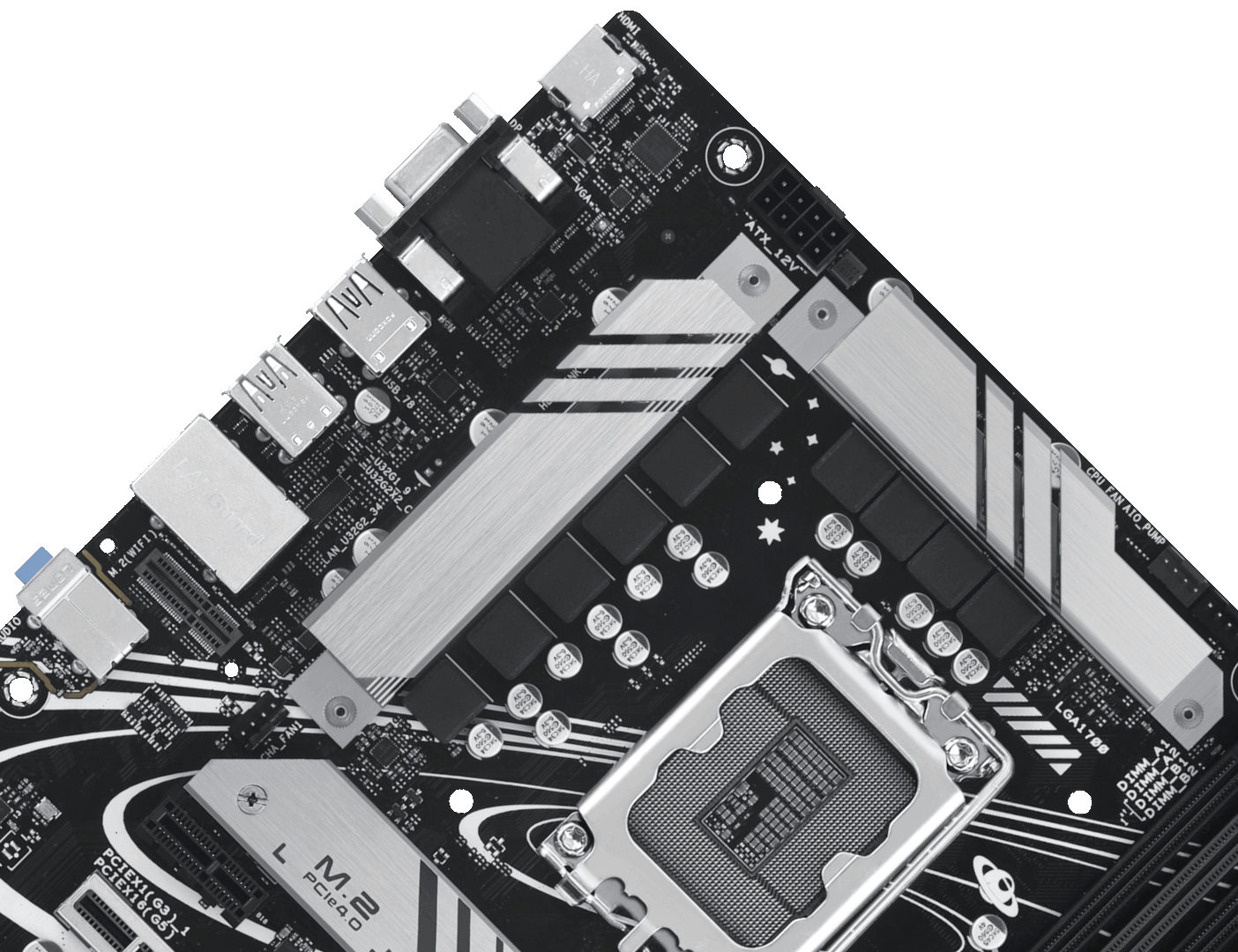

Sekcja zasilania płyty głównej ASUS Prime B760-Plus została wykonana w układzie 6+1+1 (CPU / SoC / RAM), aczkolwiek każdej rzeczywistej fazie zafundowano dwa zintegrowane MOSFETy SiRA14BDP / SiRA12BDP (58A). Wszystkim zarządza kontroler PWM RT3628AE produkcji Richtek, obsługujący maksymalnie 9 faz, natomiast w lewym górnym narożniku umieszczono pojedyncze 8-pinowe złącze EPS. Sekcję zasilania przykrywają niewielkie aluminiowe radiatory przykręcane do sześcio-warstwowego laminatu śrubkami, jednak na dodatkową pochwałę zasługuje zastosowanie odpromienników na całości. Wygląda to całkiem przyzwoicie, nawet znacznie droższe konstrukcje oferują podobne VRM, chociaż chłodzone większymi radiatorami.

ASUS Prime B760-Plus dysponuje czterema jednostronnie zamykanymi slotami DDR5, oficjalnie obsługując moduły o taktowaniu wynoszącym 7200 MHz, jednak w aktualnej wersji UEFI można wybierać wyższe dzielniki. Płyta główna obsłuży maksymalnie 192 GB pamięci RAM. Obok głównego gniazda zasilania ATX umieszczono złącze USB 3.2 Gen1 oraz pojedyncze zewnętrzne USB-C. Zabrakło oczywiście wyświetlacza kodów diagnostycznych (POST) oraz fizycznych przycisków Power/Reset, podobnie jak klawisza Clear CMOS na tylnym panelu, ponieważ w klasie budżetowej żadne urządzenie takich luksusów nie oferuje. Pomijam już zablokowany overclocking procesora z powodu chipsetu. Pozostałe wtyczki rozmieszczono dość sensownie.

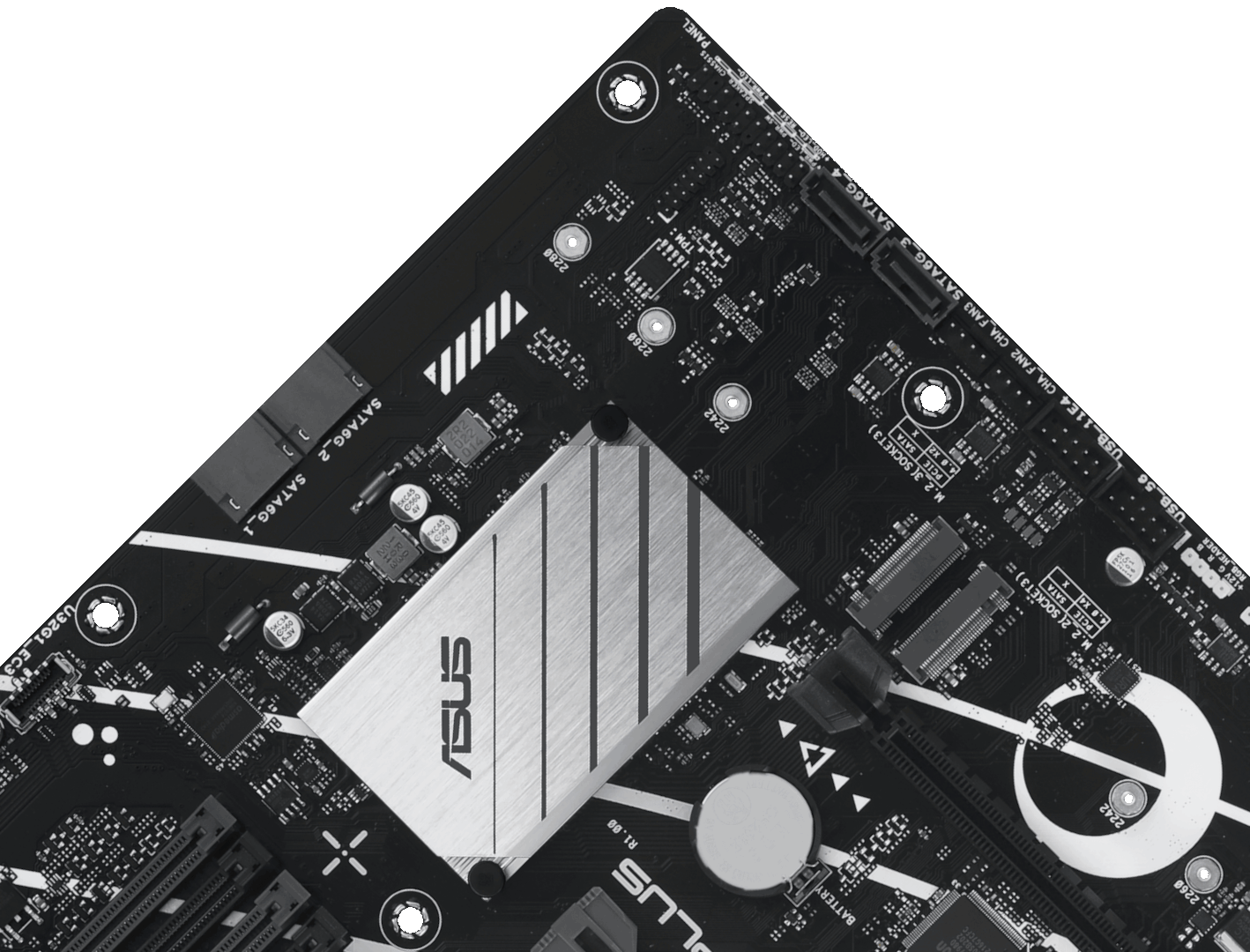

Urządzenie posiada pięć 4-pinowych wtyczek dla wentylatorów, które powinny wystarczyć przeciętnemu użytkownikowi kupującemu obudowę z kilkoma fabrycznymi jednostkami (jedno zarezerwowano dla pompy AiO). Chipset Intel B760 przykryto solidnym aluminiowym radiatorem z logotypem ASUS, jednak tutaj zamiast śrubek zastosowano kołki na sprężynach. Gniazd SATA 6.0 Gb/s mamy zaledwie cztery - dwa pionowe i poziome - wszystkie podpięte do układu logiki i obsługujące RAID 0/1/5/10. Wzdłuż krawędzi poprowadzono również podwójne złącza USB 2.0, kolejne 4-pinowe wtyczki plus dodatkowe złącza ADD / ARGB. Sporo miejsca zostawiono na nośniki M.2, które zajmują praktycznie całe pasmo blisko lewej strony laminatu.

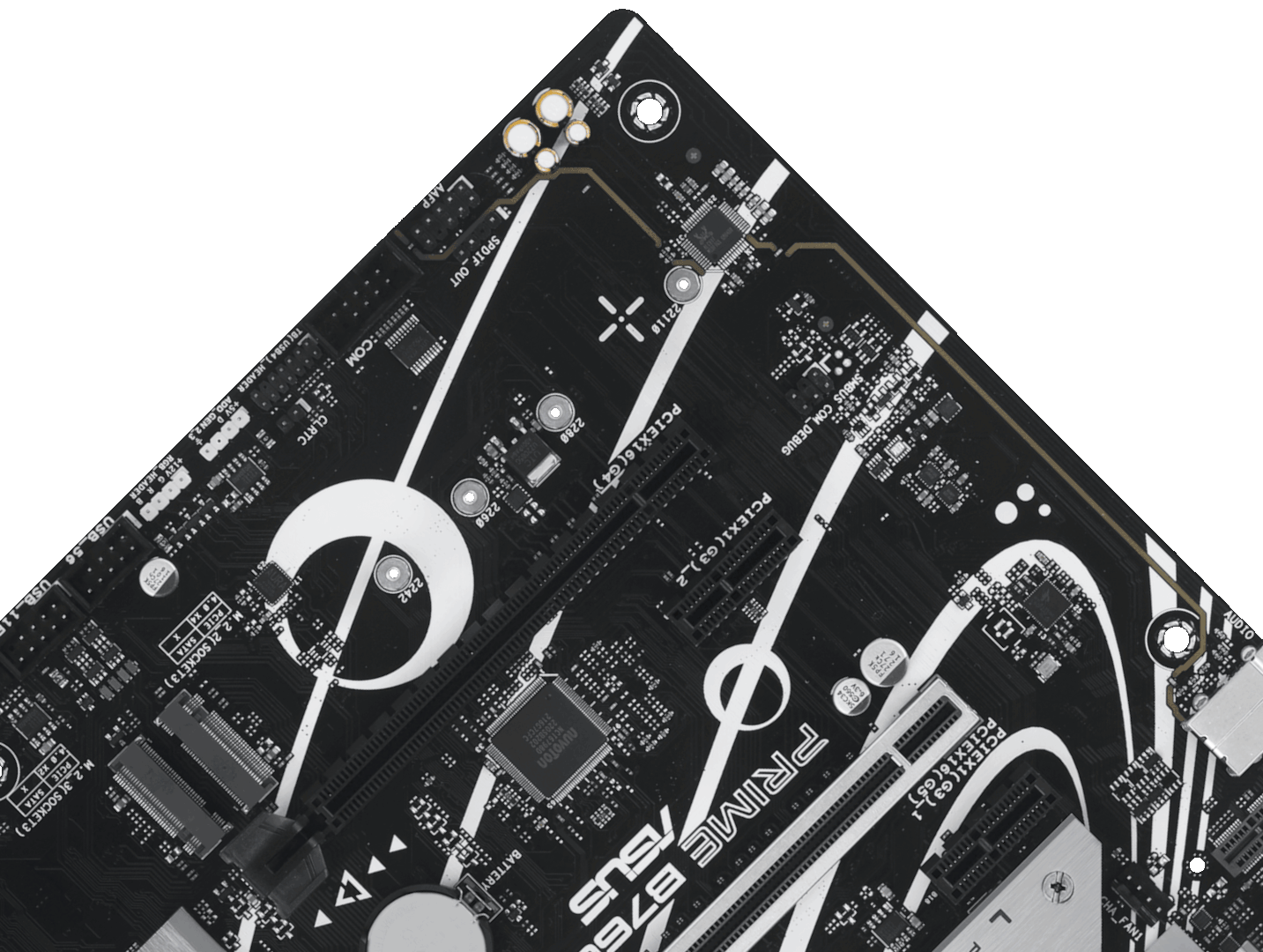

Główny slot PCI-Express pracuje w standardzie 5.0 x16 i posiadając bezpośrednie połączenie z procesorem, drugie PCI-Express 4.0 x16 zapewnia elektryczne x4, natomiast najmniejsze to PCI-Express 3.0 x1. Warto zauważyć, że podstawowy PCI-Express został wzmocniony metalowym kołnierzem, mającym zapobiegać wypaczaniu się plastiku przy ciężkich kartach graficznych. Wszystkie gniazda M.2 obsługują interfejs PCI-Express 4.0 (kolejno x4 / x4 / x2), natomiast standard 5.0 nie występuje w żadnych modelach bazujących na chipsecie Intel B760. Pierwsze gniazdo M.2 PCIe posiada aluminiowy radiator z fabrycznie zabezpieczonym thermopadem. Ścieżki dla układu dźwiękowego zostały odseparowane, aby zapewnić mniejsze zakłócenia, ale kondensatory elektrolitycznie tylko stylistycznie nawiązują do produktów Chemi-Con.

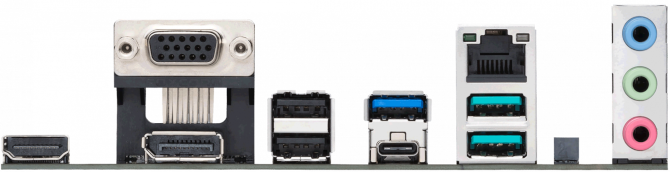

Tylny panel płyty głównej ASUS Prime B760-Plus zawiera wyjścia VGA, HDMI 2.1 oraz DisplayPort 1.4, umożliwiające korzystanie z wbudowanego układu graficznego w procesorach. Dalej umieszczono 2x USB-A 2.0, 1x USB-A 3.2 Gen1, 1x USB-C Gen 2x2 oraz 2x USB-A 3.2 Gen2. Wyjście 2.5G LAN RJ45 jest obsługiwane przez układ Relatek, natomiast kodek dźwiękowy to pospolity Realtek ALC897. Między kolumnami wciśnięto jeszcze złącze M.2 / ​E-Key 2230, pozwalające zamontować opcjonalny moduł sieci bezprzewodowej. Dzięki takiemu zabiegowi wystarczy kilkadziesiąt złotych, aby znacznie rozszerzyć możliwości ASUS Prime B760-Plus.
