Test 25 zasilaczy 650-750W - Jaki zasilacz komputerowy dla gracza

Rafał Romański | 26-03-2012 05:00 |

Thermaltake ToughPower XT 675W

Specyfikacja zasilacza

  • Moc znamionowa: 675W
  • Obciążalność linii +3.3V i +5V: 150W
  • Obciążalność linii +12V: 672W
  • Obciążalność linii +5Vsb: 15W
  • Obciążalność linii -12V: 6W
  • Standard wykonania: ATX12V v2.31
  • Certyfikat sprawności 80Plus: Bronze
  • Typ PFC: Aktywne
  • Dyrektywa ErP Lot 6 2010: Nie
  • Norma Energy Star 5.0: Tak
  • Gwarancja producenta: 5 lat
  • Odpinane przewody: Tak

Charakterystyka prądowo-napięciowa:

  • +3.3V: 25A
  • +5V: 25A
  • +12V: 56A
  • -12V: 0,5A
  • +5VSB: 3A

Wraz z zasilaczem otrzymujemy::

  • Instrukcję obsługi
  • 4x śrubki montażowe
  • 4 opaski na rzep
  • Etui na przewody
  • Przewód zasilający

Markę Thermaltake znamy przede wszystkim z produkcji obudów komputerowych, chłodzeń procesorów oraz wentylatorów. Od kilku lat Thermaltake działa również na rynku zasilaczy, czego doskonałym dowodem jest seria ToughPower, pamiętająca jeszcze czasy pierwszych Pentium IV. Modele XT skierowano do użytkowników poszukujących stabilnych napięć za niewygórowaną cenę. System odpinanych przewodów, 14 cm wentylator oraz wskaźnik S.P.T. mogą zachęcić potencjalnych klientów do ich zakupu.

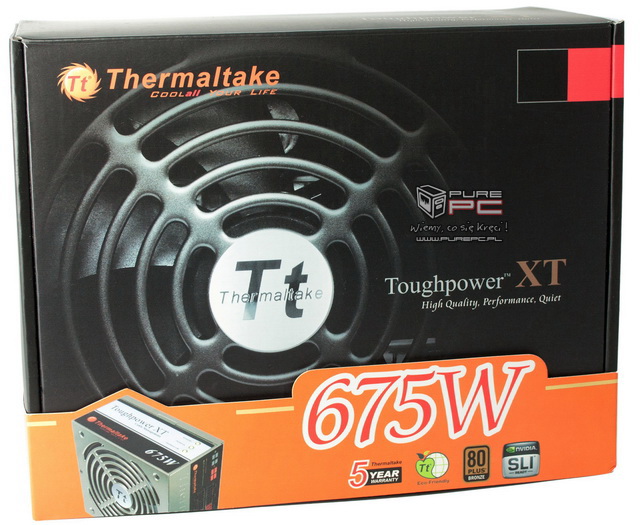

Pudełko utrzymano w ciemnej kolorystyce z biało-pomarańczowymi akcentami. Na bokach umieszczono informacje o wykorzystywanych technologiach, rozplanowaniu przewodów wraz z wtyczkami oraz tabliczkę znamionową.

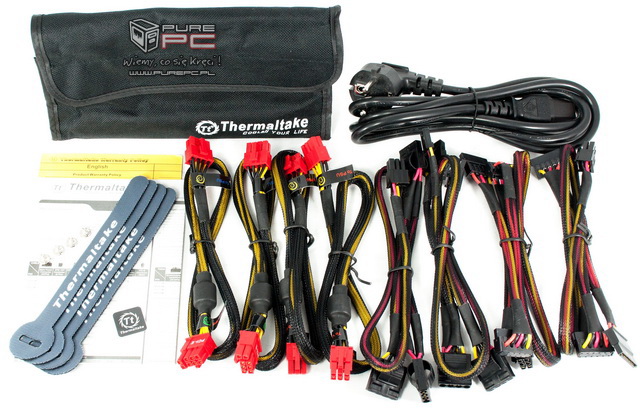

W zestawie wraz z zasilaczem otrzymujemy śrubki montażowe, instrukcję obsługi, przewód zasilania, opaski zaciskowe oraz odpinane przewody wraz z pokrowcem na ich przechowywanie.

Ilość złącz stałych:

  • ATX 24pin: 1
  • P8 (8-pin): 1
  • P8 (P4+P4): 1
  • PCI-E 6+2-pin: 0
  • PCI-E 6-pin: 0
  • Molex: 0
  • SATA: 0
  • FDD: 0

W stałej wiązce przewodów znajdziemy po jednej wtyczce ATX, P8 oraz P4+P4.

Ilość złącz odpinanych:

  • P8 (8-pin): 0
  • P8 (P4+P4): 0
  • PCI-E 6+2-pin: 2
  • PCI-E 6-pin: 2
  • Molex: 6
  • SATA: 6
  • FDD: 1

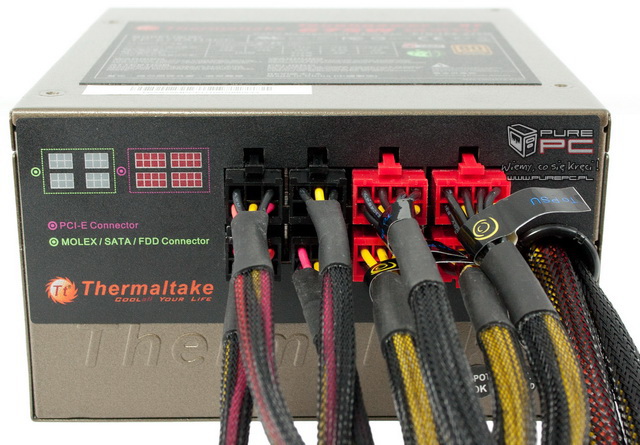

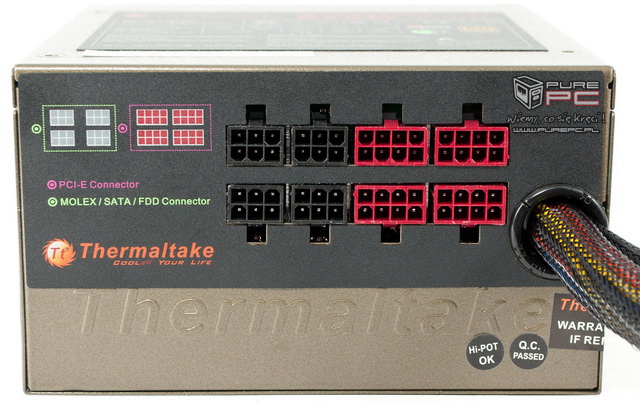

Odpinane przewody posiadają po dwie wtyczki PCI-E 6 pin oraz PCI-E 6+2 pin. 6 złącz Molex oraz 6 złącz SATA powinno wystarczyć dla rozbudowanych komputerów.

Długości przewodów:

  • ATX 24pin: 50 cm
  • P8 / P4: 60 cm
  • PCI-E: 50 cm
  • SATA pierwsza wtyczka: 50 cm
  • SATA ostatnia wtyczka: 80 cm
  • Molex pierwsza wtyczka: 50 cm
  • Molex ostatnia wtyczka: 80 cm

Wszystkie wiązki otrzymały nylonowe oploty. Jak często zaznaczamy w niniejszym teście, długość przewodów ATX, P8 i PCI-E powinna wynosić minimum 55-60 cm. Ta wartość zagwarantuje nam odpowiednie ułożenie przewodów w dużych obudowach dla graczy. W przypadku modelu XT 50 cm może nie wystarczyć, o układaniu przewodów nie wspominając.

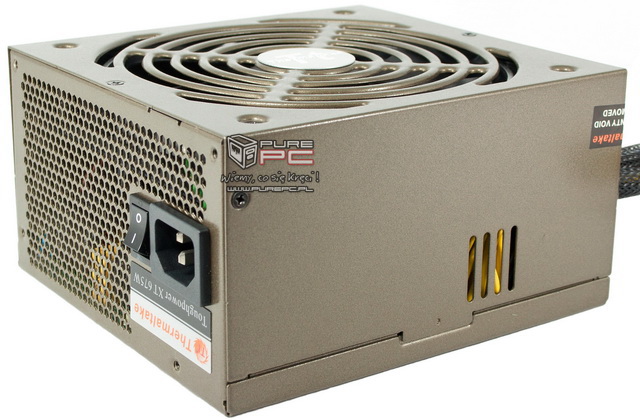

Obudowa zasilacza posiada szare, matowe wykończenie. Z przodu znajdziemy ujście dla ciepłego powietrza, miejsce do podłączenia przewodu zasilania, włącznik on/off oraz logo producenta.

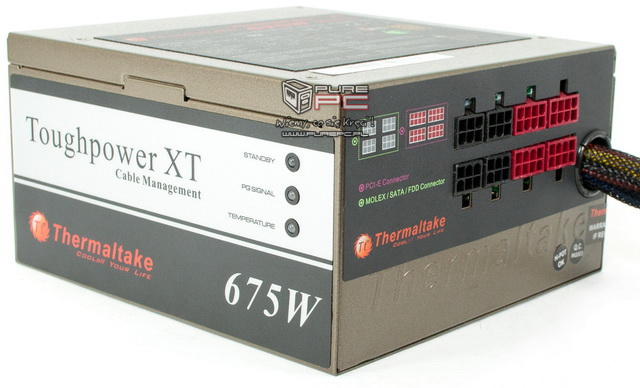

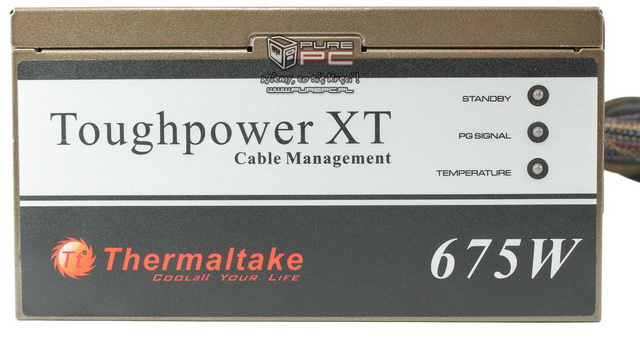

Na prawym boku umieszczono dużą biało-czarną naklejkę z logiem producenta i nazwą serii. Dodatkowo producent zamontował trzy diody mające za zadanie sygnalizowanie trzech składowych (S.P.T.): Stanby, Power Good, Temperature. Zielony kolor oznacza poprawną pracę, czerwony informuje o występującym problemie. Rozwiązanie wydaje się ciekawe dla osób, które chcą szybko sprawdzić czy zasilacz pracuje prawidłowo.

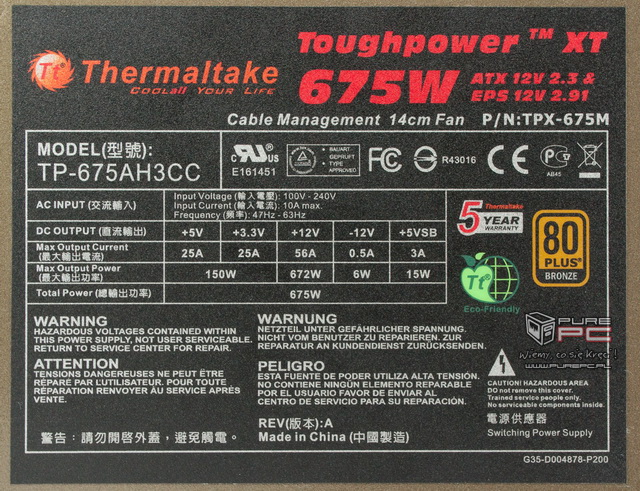

Na spodzie obudowy znajdziemy tabliczkę znamionową z dokładną nazwą modelu - TP-675AH3CC. Dodatkowo możemy się dowiedzieć o maksymalnym natężeniu i dopuszczalnych obciążeniach danej linii. +12V możemy obciążyć do 672W (56A).

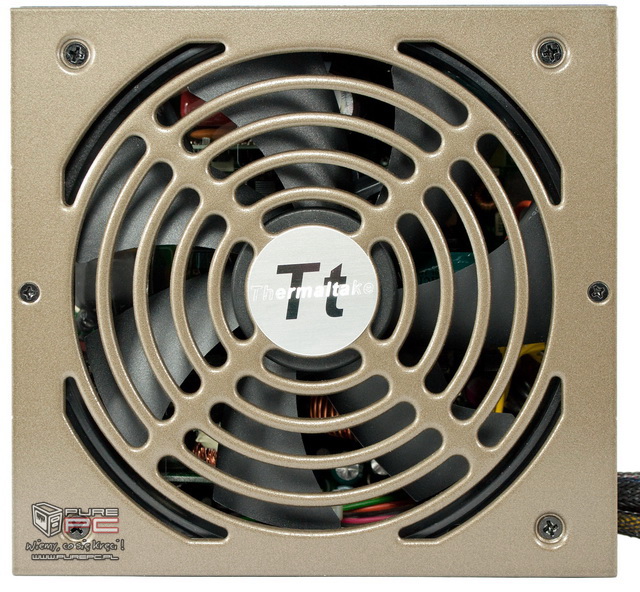

Wentylator chroni wycięty w obudowie grill, na środku którego znajdziemy logotyp producenta.

Specyfikacja wentylatora:

  • Producent: Yate Loon
  • Model: D14BM-12
  • Łożysko: kulkowe
  • Wymiary (mm): 140x140x25 mm
  • Moc: 8,4 W
  • Natężenie: 0,7 A
  • Wydajność: 62 CFM
  • Max. obroty: 1400 obr./min.
  • Aktywna kontrola prędkości: Tak

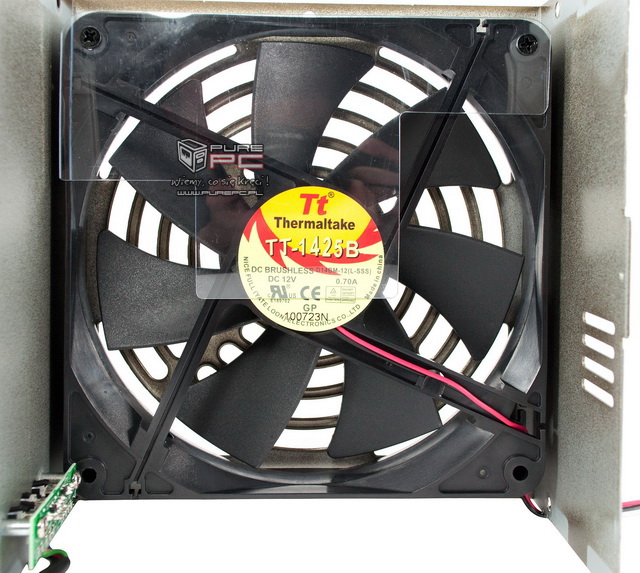

Za chłodzenie podzespołów odpowiada 14 cm wentylator produkcji Yate Loon D14BM-12, który Thermaltake branduje swoim logiem.

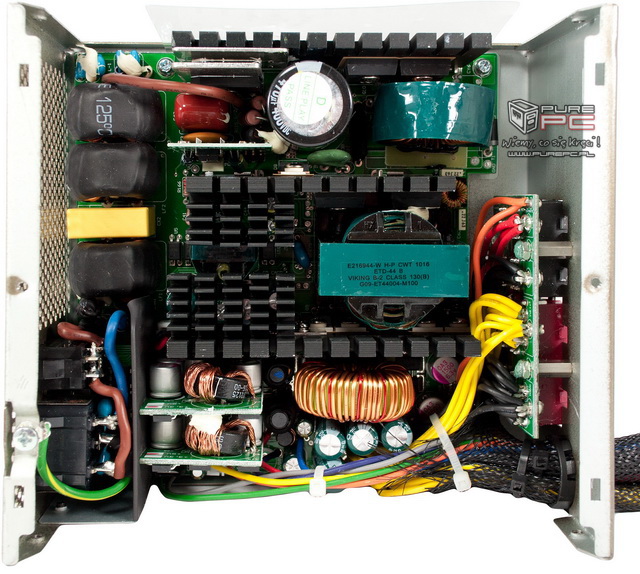

Po zdjęciu górnej części obudowy widzimy zielone PCB z trzema czarnymi radiatorami. Projekt opiera się na OEM manufaktury Channel Well Technology (CWT).

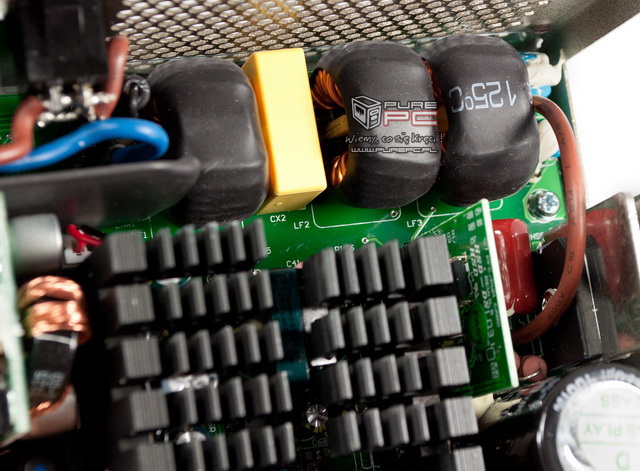

Filtrowanie EMI poprowadzono dwoma kondensatorami Y i jednym X zamontowanymi na złączu AC. Drugi etap to cztery kondensatory Y, jeden X, warystor MOV oraz trzy cewki ferrytowe w czarnych otulinach.

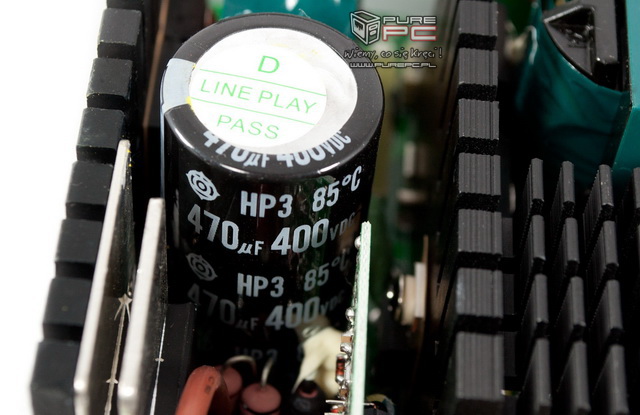

Użyty kondensator filtrujący wysokoprądowy wyprodukował Hitachi. Przeznaczono go do pracy w temperaturze 85'C i pojemności 470µF przy napięciu 400V. Zasilacz wykorzystuje dwa mostki prostownicze, przymocowane do oddzielnego srebrnego radiatora. Niestety, umiejętnie zatarto ich numery przez co wiemy tylko tyle, że występują.

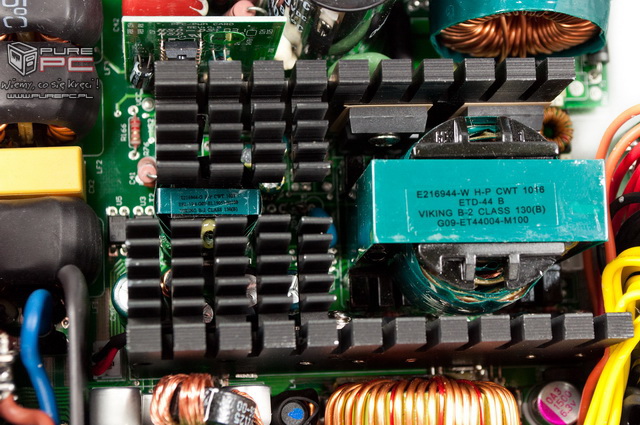

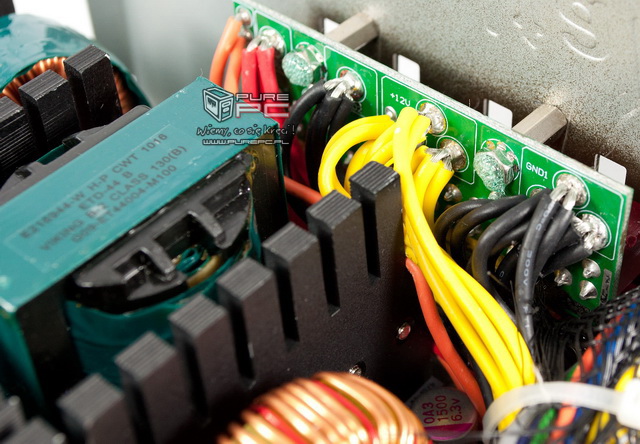

Główny transformator wyprodukowany przez CWT posiada oznaczenie G09-ET44004-M100. Mniejszy odpowiedzialny za +5Vsb to również produkt CWT o oznaczeniu G09-EL19051-M100.

Za APFC odpowiadają dwa tranzystory MOSFET SPW20N60C3, które są w stanie dostarczyć 13,1A przy 100*C. W sekcji przełączenia znajdziemy dwa tranzystory MOSFET IRFP460A. Za kontrolę PFC / PWM odpowiada układ scalony CM6800 zamontowany na dodatkowym PCB zaraz obok głównego kondensatora.

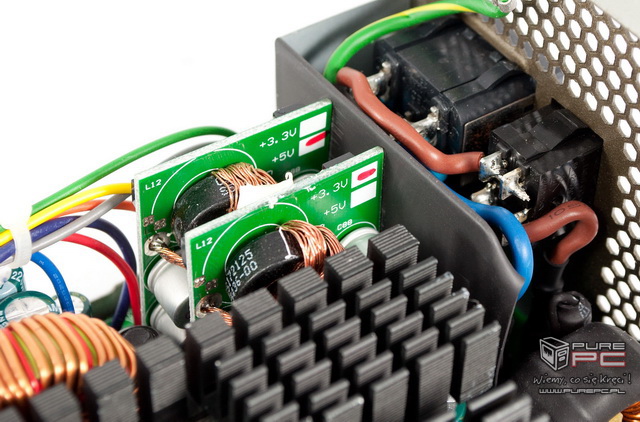

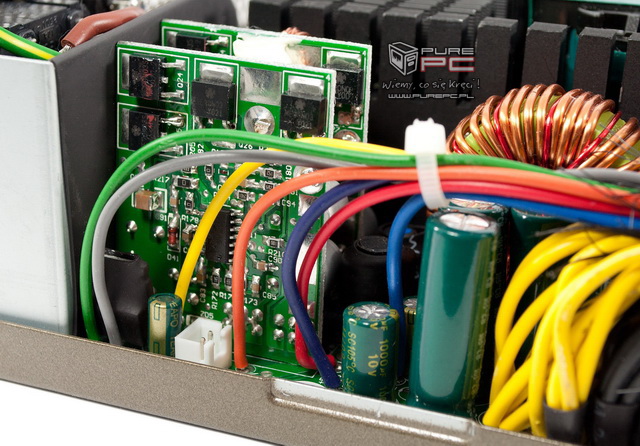

Zasilacz wykorzystuje moduły DC-DC odpowiedzialne za konwersję z linii +12V na +3,3V oraz +5V. Zamontowane je na dwóch oddzielnych płytkach PCB (górne zdjęcie), na których znajdziemy po cztery tranzystory MOSFET ME90N03 - 47A / 70*C oraz układ scalony APW7073. Po drugiej stronie PCB znajdziemy pięć kondensatorów solid oraz cewkę ferrytową.

Zasilacz wykorzystuje układ scalony PS229 odpowiedzialny za monitorowanie OVP, OCP, UVP i OTP. Zamontowano go na głównym PCB, zaraz obok wyprowadzenia przewodów. Jakość lutowania stoi na dobrym poziomie, na spodniej stronie płytki znaleźć można kilka miejsc z mniej dbałymi połączeniami.

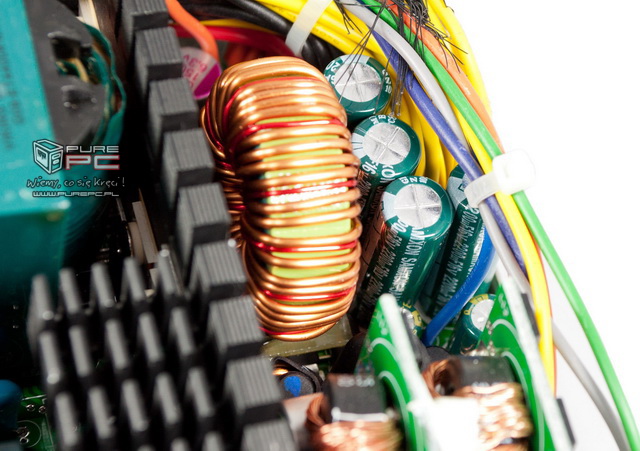

W zasilaczu znajdziemy kilka kondensatorów niskoprądowych produkcji TEAPO oraz kilka produkcji SAMXON, wszystkie przystosowane do pracy w temperaturze 105'C.
