Test 25 zasilaczy 650-750W - Jaki zasilacz komputerowy dla gracza

Rafał Romański | 26-03-2012 05:00 |

RaptorxX RT-750 750W

Specyfikacja zasilacza

  • Moc znamionowa: 750W
  • Obciążalność linii +3.3V i +5V: brak danych
  • Obciążalność linii +12V: brak danych
  • Obciążalność linii +5Vsb: 12,5W
  • Obciążalność linii -12V: 3,6W
  • Standard wykonania: ATX12V v2.31
  • Certyfikat sprawności 80Plus: brak certyfikatu
  • Typ PFC: Aktywne
  • Dyrektywa ErP Lot 6 2010: Tak
  • Norma Energy Star 5.0: brak danych
  • Gwarancja producenta: 3 lata
  • Odpinane przewody: Tak

Charakterystyka prądowo-napięciowa:

  • +3.3V: 25A
  • +5V: 25A
  • +12V1: 25A*
  • +12V2: 25A*
  • -12V: 0,3A
  • +5VSB: 2,5A

*Łączna obciążalność linii 12V - brak informacji w specyfikacji technicznej (red. szacuje ok 42A)

Wraz z zasilaczem otrzymujemy::

  • Instrukcję obsługi
  • 4x śrubki montażowe
  • 5x opaski zaciskowe
  • 3x opaski na rzep
  • Etui na przewody
  • Ściereczkę czyszcząca
  • Przewód zasilający

W czasie przygotowania tego testu o marce RaptorxX posiadaliśmy tylko szczątkowe informacje. Przeszukaliśmy wiele stron z opisami i testami produktów, lecz zabrakło konkretnych odpowiedzi na kilka ważnych pytań. Z informacji, jakie posiadamy, wynika, że właścicielem marki jest niemiecka firma Saleaholix, która branduje zakupione w Chinach i na Tajwanie rozwiązania marką RaptorxX. Pudełko w jakim otrzymujemy zasilacz utrzymano w niebieskiej kolorystyce. Z przodu znajdziemy okno, przez które widać srebrny grill z logiem marki. Nie mogło również zabraknąć ciekawych akcentów, jak ekstremalny pisany przez dwa „xx” czy zielonego listka 85+, który ma sugerować sprawność zasilacza. Niestety, próżno szukać potwierdzenia tej sprawności w niezależnych testach, dlatego też nie znajdziemy znaczka 80Plus.

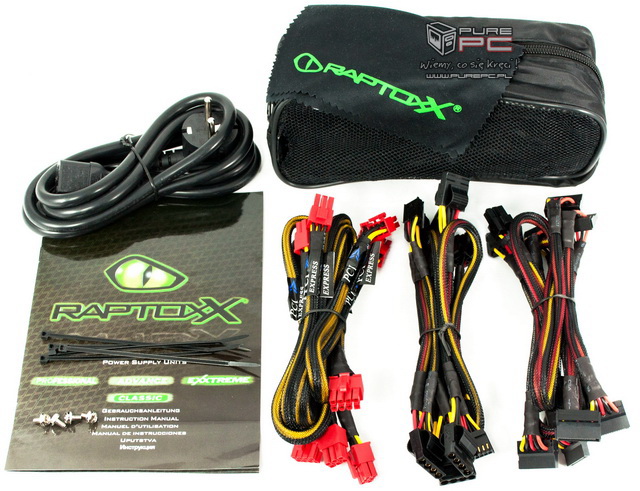

W zestawie wraz z zasilaczem otrzymujemy instrukcję obsługi, śrubki montażowe, przewód zasilania, opaski zaciskowe, ściereczkę do czyszczenie obudowy oraz osiem przewodów modularnych wraz z pokrowcem na ich przechowywanie.

Ilość złącz stałych:

  • ATX 24pin: 1
  • P8 (8-pin): 1
  • P8 (P4+P4): 1
  • PCI-E 6+2-pin: 1
  • PCI-E 6-pin: 1
  • Molex: 0
  • SATA: 0
  • FDD: 0

W stałej wiązce przewodów znajdziemy dość sporo wtyczek -  ATX, P8, P8 (P4+P4) i po jednym PCI-E 6-pin / 6+2-pin.

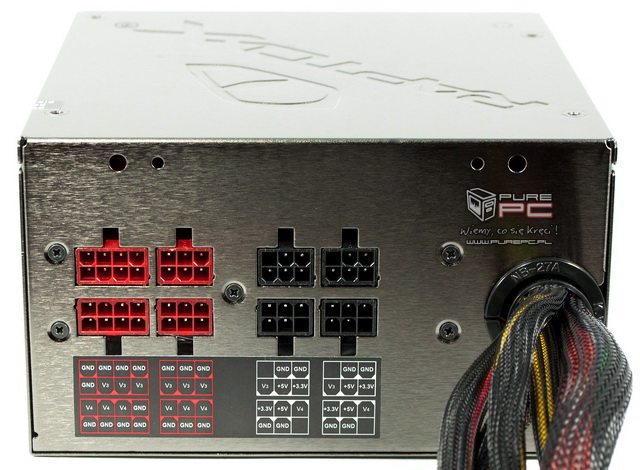

Ilość złącz odpinanych:

  • P8 (8-pin): 0
  • P8 (P4+P4): 0
  • PCI-E 6+2-pin: 2
  • PCI-E 6-pin: 2
  • Molex: 6
  • SATA: 8
  • FDD: 2

Długości przewodów:

  • ATX 24pin: 50 cm
  • P8 / P4: 55 cm
  • PCI-E: 50 cm
  • SATA pierwsza wtyczka: 45 cm
  • SATA ostatnia wtyczka: 90 cm
  • Molex pierwsza wtyczka: 45 cm
  • Molex ostatnia wtyczka: 75 cm

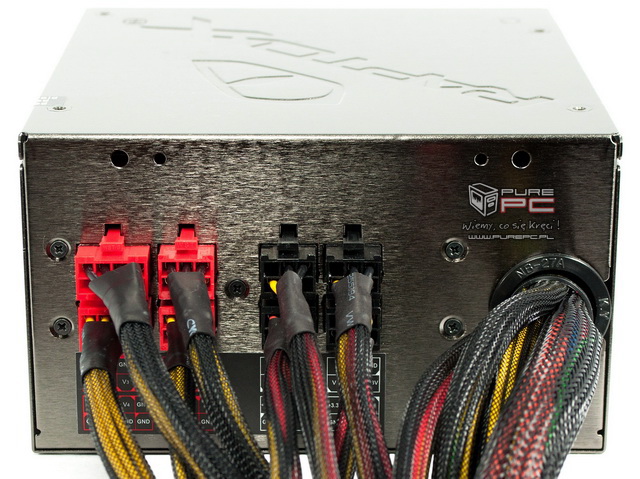

Wszystkie przewody zostały oplecione nylonową siatką. 6 złącz Molex i 8 SATA to wartość w zupełności wystarczająca dla rozbudowanych komputerów. Długość 50 cm nie mieści się w naszym minimum dla ATX, P8 i PCI-E. Przy krótkich przewodach mogą pojawić się problemy z podłączeniem komponentów, o układaniu wiązek nie wspominając.

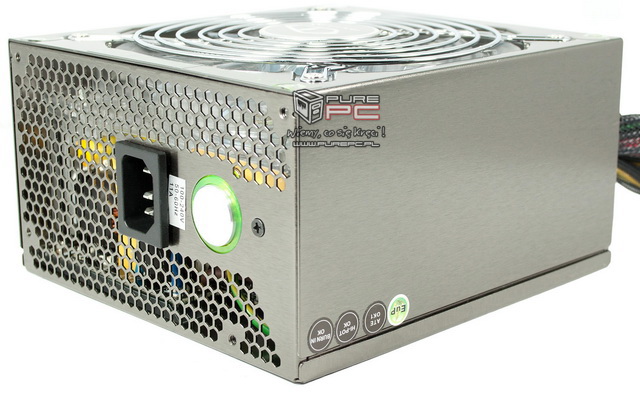

Na metalizowanym lakierze pokrywającym obudowę często pozostają odciski palców i kurz. Producent rozwiązał ten problem dołączając do zestawu ściereczkę czyszczącą. Jest to jedyny z testowanych zasilaczy wyposażony w ten gadżet. Z przodu znajdziemy ujście dla ciepłego powietrza, miejsce do podłączenia przewodu zasilania oraz włącznik z intensywnym zielonym podświetleniem.

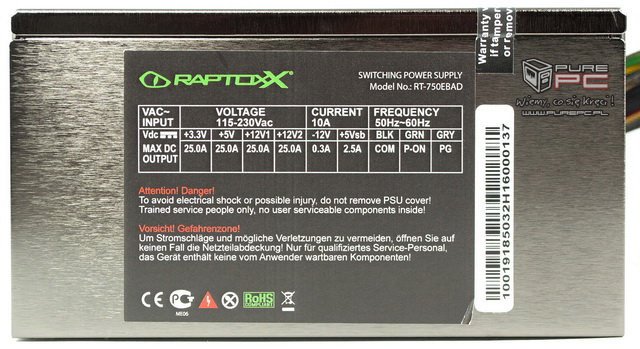

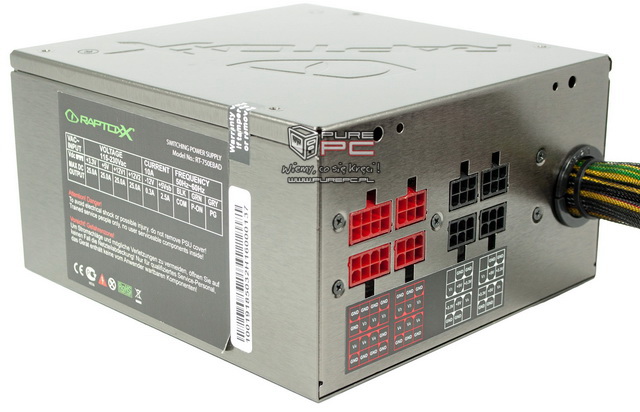

Na spodniej stronie obudowy umieszczono duże przetłoczenie z logiem producenta. Prawy bok zarezerwowano dla tabliczki znamionowej z dokładną nazwą modelu - RT-750EBAD. Dodatkowo możemy się dowiedzieć o maksymalnym natężeniu i dopuszczalnych obciążeniach danych linii. Zabrakło niestety ważnej informacji w jakim stopniu jesteśmy w stanie obciążyć linię +12V. Możemy przypuszczać, że będzie to wartość zbliżona do 500W (42A). Co jednak ciekawe, zasilacz może mieć cztery linie 12V zamiast dwóch, co postaramy się wykazać już za chwilę.

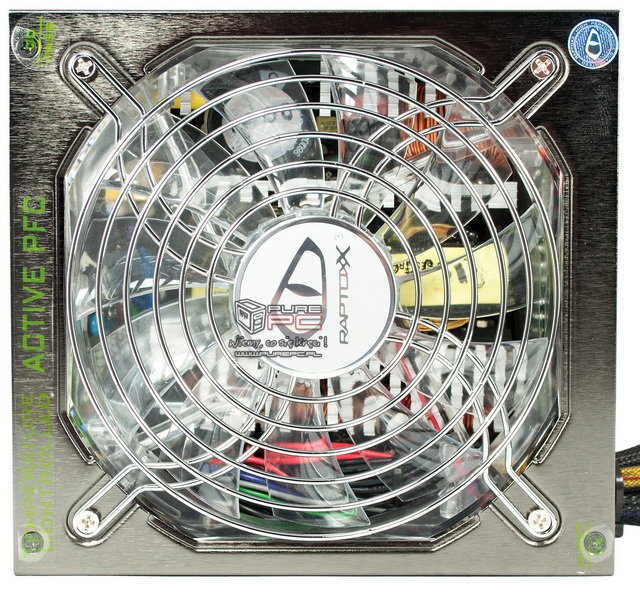

Wentylator chroniony jest przez srebrny druciany grill, na środku którego umieszczono emblemat producenta. Na każdym rogu górnej pokrywy znalazły się małe naklejki zabezpieczające przed niepowołanym dostępem.

Specyfikacja wentylatora:

  • Producent: Globe Fan
  • Model:RL4G B1352512H
  • Łożysko: kulkowe
  • Wymiary (mm): 135x135x25 mm
  • Podświetlany: tak
  • Moc: 3,96 W
  • Natężenie: 0,33 A
  • Wydajność: 106 CFM
  • Max. obroty: 1500 obr./min.
  • Aktywna kontrola prędkości: Tak

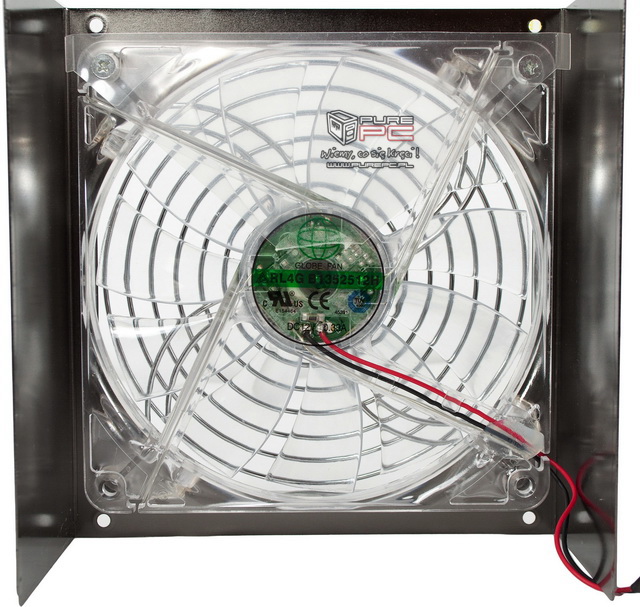

135 mm wentylator produkcji Globe Fan wyposażono w intensywne zielone podświetlenie. Osoby, które lubią świecące wentylatory zapewne uznają to za duży plus. Bardziej konserwatywną grupę użytkowników informujemy, że nie przewidziano wyłącznika dla podświetlenia. Po wyłączeniu zasilacza wentylator pracuje jeszcze około dwóch minut w celu wychłodzenia wnętrza. Jak wykazały nasze testy, ta wartość jest w małym stopniu zależna od temperatury panującej w środku.

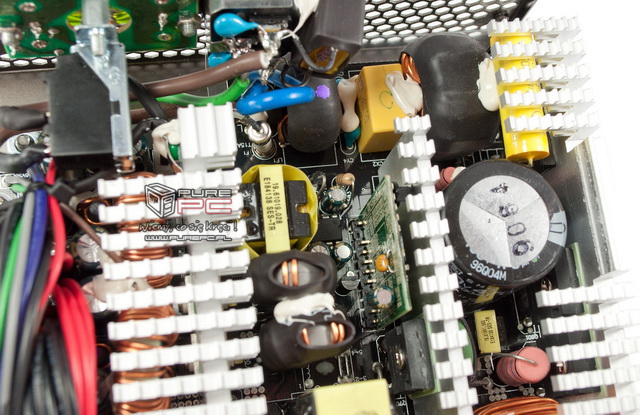

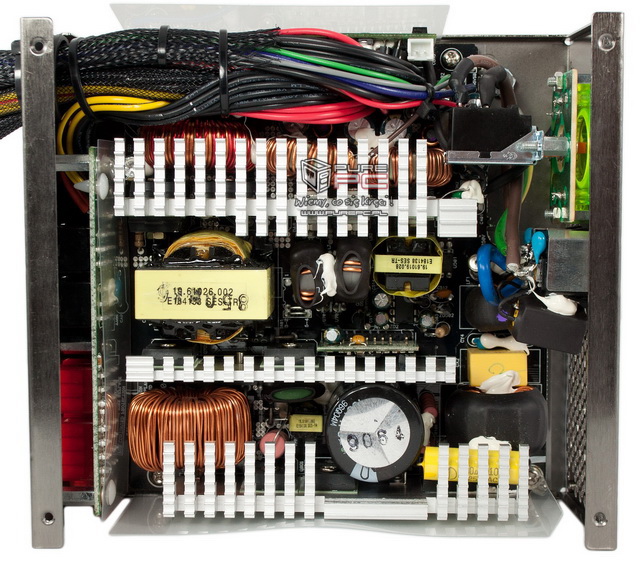

W wnętrzu zasilacza znajdziemy czarne PCB bazujące na projekcie OEM manufaktury Sirtec. Ta konstrukcja była już nieraz z powodzeniem wykorzystywana przez innych producentów. Można dać jako przykład zasilacz OCZ Fatal1ty 750W, choć w jego przypadku użyto wydajniejszych podzespołów niż te zastosowane w RaptorxX.

Filtrowanie poprowadzono dwoma kondensatorami Y i jednym X zamontowanymi przy gniazdku zasilania. Drugi etap to dwa kondensatory Y, dwa X, warystor MOV oraz dwie cewki ferrytowe w czarnych otulinach.

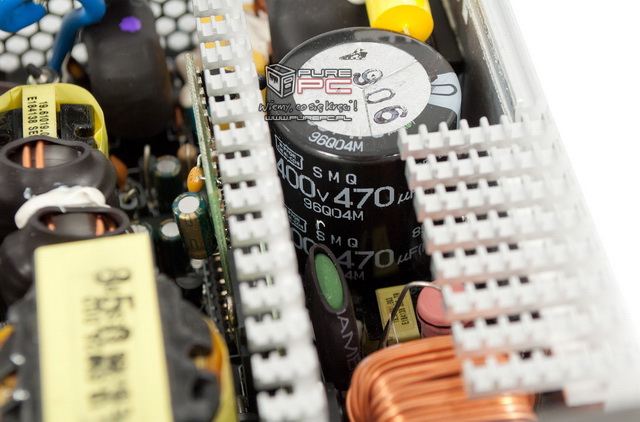

Kondensator filtrujący wysokoprądowy to dzieło Nippon Chemi-Con przeznaczone do pracy w temperaturze 85'C i o pojemności 470µF przy napięciu 400V.

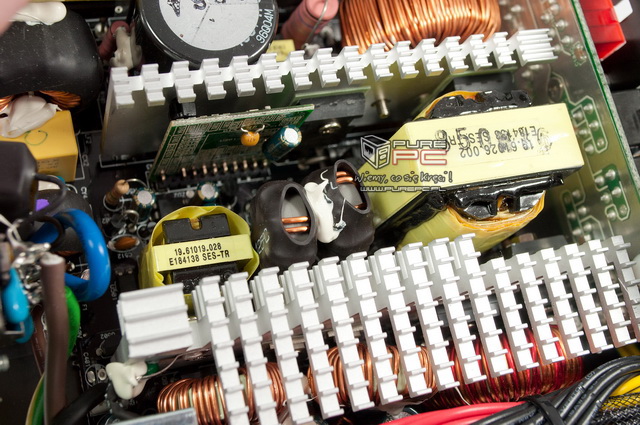

Zasilacz wykorzystuje jeden mostek prostowniczy o oznaczeniu GBJ1506 obsługujący wg specyfikacji 15A przy temperaturze 100'C. Do tego samego radiatora przymocowano dwa tranzystory MOSFET 20N60C3 - 16A / 100'C wykorzystywane w APFC.

Za kontrolę PFC / PWM odpowiada układ scalony CM6800 (link) zamontowany na dodatkowym PCB pomiędzy radiatorami. W sekcji przełączenia zastosowano dwa tranzystory MOSFET SPW20N60C3 (link), które wg specyfikacji obsługują 13,1A w temperaturze 100'C.

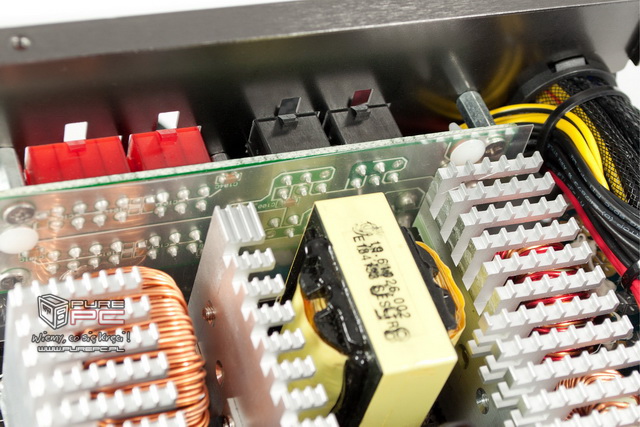

Na dodatkowym PCB obok wyprowadzenia linii umieszczono układ scalony PS224 (link) odpowiedzialny za zabezpieczenia OVP, UVP i OCP. Kondensatory elektrolityczne są produkcji TEAPO, przystosowane do pracy 105'C.

Mała ciekawostka: na płytce drukowanej widać wyprowadzenie 4 linii 12V, choć producent na tabliczce znamionowej informuje nas tylko o dwóch. Jak widać płacimy za dwie, a kolejne dwie otrzymujemy w gratisie. Po głębszych poszukiwaniach okazuje się, że producent albo źle wydrukował tabliczkę znamionową, albo produkuje swoje jednostki w dwóch różnych fabrykach. Na stronie produktu znajdziemy informację o 4 liniach 18A (link), natomiast na tabliczce znamionowej 2 linie 25A. I komu tu teraz wierzyć?
