Test 25 zasilaczy 650-750W - Jaki zasilacz komputerowy dla gracza

Rafał Romański | 26-03-2012 05:00 |

Enermax Platimax 750W

Specyfikacja zasilacza

  • Moc znamionowa: 750W
  • Obciążalność linii +3.3V i +5V: 120W
  • Obciążalność linii +12V: 744W
  • Obciążalność linii +5Vsb: 15W
  • Obciążalność linii -12V: 6W
  • Standard wykonania: ATX12V v2.31
  • Certyfikat sprawności 80Plus: Platinum
  • Typ PFC: Aktywne
  • Dyrektywa ErP Lot 6 2010: Tak
  • Norma Energy Star 5.0: Tak
  • Gwarancja producenta: 5 lat
  • Odpinane przewody: Tak

Charakterystyka prądowo-napięciowa:

  • +3.3V: 24A
  • +5V: 24A
  • +12V1: 25A*
  • +12V2: 25A*
  • +12V3: 25A*
  • +12V4: 25A*
  • -12V: 0,5A
  • +5VSB: 3A

*Łączna obciążalność linii 12V nie większa niż 62A.

Wraz z zasilaczem otrzymujemy::

  • Instrukcję obsługi w języku polskim
  • 4x śrubki montażowe
  • CordGuard - podtrzymanie przewodu
  • Etui na przewody
  • Znaczek Enermax
  • 2x opaski na rzep
  • Przewód zasilający

Na poprzedniej podstronie opisywaliśmy zasilacz Enermax NAXN, skierowany do mniej zamożnej grupy klientów. Przyszedł czas na przyjrzenie się bliżej jednej z najwyższych serii tego producenta - mowa tu o Platimax. Jest on kierowany dla użytkowników szukających sprawnego, wydajnego i cichego zasilacza, w którym zastosowano tylko najlepsze podzespoły, co również przekłada się na cenę produktu. Na pudełku utrzymanym w srebrnej kolorystyce znajdziemy informacje o zastosowanych technologiach, rozplanowaniu i długości przewodów oraz tabliczkę znamionową.

Ilość złącz stałych:

  • ATX 24pin: 1
  • P8 (8-pin): 1
  • P8 (P4+P4): 1
  • PCI-E 6+2-pin: 0
  • PCI-E 6-pin: 0
  • Molex: 0
  • SATA: 0
  • FDD: 0

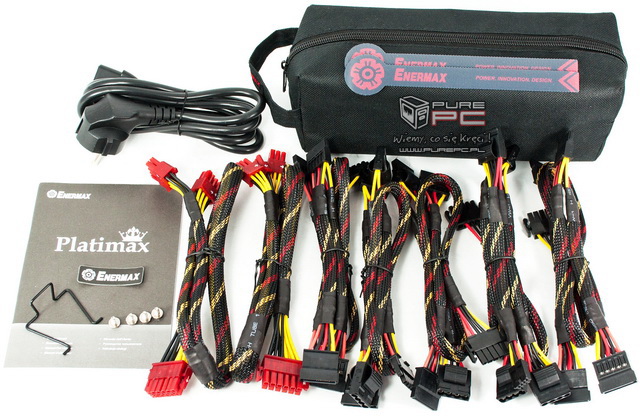

W zestawie z zasilaczem otrzymujemy instrukcję obsługi, śrubki montażowe oraz przewód zasilający wraz z systemem CordGuard, chroniącym przed jego przypadkowym wyciągnięciem w czasie pracy jednostki. Nie mogło również zabraknąć przewodów modularnych, pokrowca na ich przechowywanie oraz dwóch opasek na rzep.

Ilość złącz odpinanych:

  • P8 (8-pin): 0
  • P8 (P4+P4): 0
  • PCI-E 6+2-pin: 4
  • PCI-E 6-pin: 0
  • Molex: 8
  • SATA: 12
  • FDD: 1

Długości przewodów:

  • ATX 24pin: 55 cm
  • P8 / P4: 60 cm
  • PCI-E: 50 cm
  • SATA pierwsza wtyczka: 45 cm
  • SATA ostatnia wtyczka: 90 cm
  • Molex pierwsza wtyczka: 45 cm
  • Molex ostatnia wtyczka: 90 cm

Przewody otrzymały pełne nylonowe oploty na całej długości. Podłączenie oddalonych dysków czy napędów optycznych nie powinno powinno stanowić problemu. Dziwi za to długość PCI-E wynosząca 50 cm, może być na tzw. styk w dużych obudowach komputerowych. 12 złącz SATA i 8 Molex z systemem łatwego odpinania stawia model Platimax na podium.

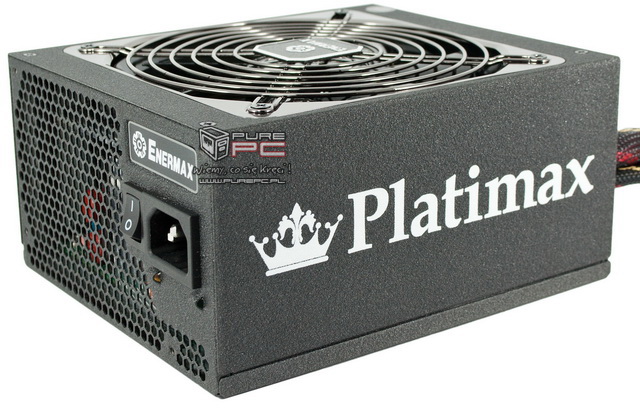

Obudowa otrzymała ciemny proszkowy lakier, który dobrze się prezentuje z białymi akcentami. Z przodu znajdziemy dobrze znany plaster miodu, naklejkę producenta, włącznik on/off oraz miejsce na przewód sieciowy wraz z systemem CordGuard. Po obu stronach obudowy znajdziemy duże białe logo serii Platimax.

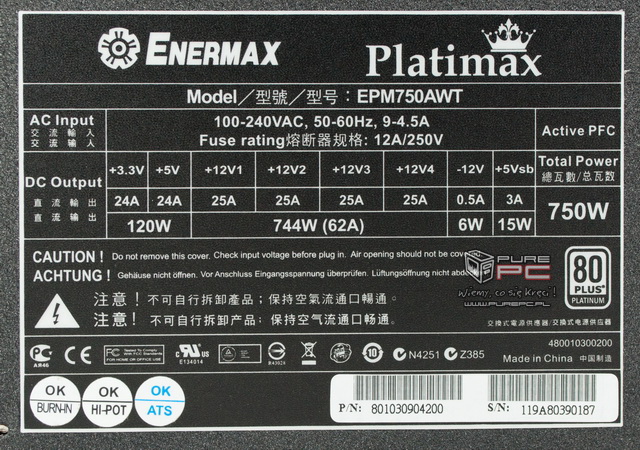

Na spodzie znajdziemy tabliczkę znamionową, z której dowiadujemy się o dokładnej nazwie modelu (EPM750AWT), dopuszczalnych obciążeniach linii, maksymalnym natężeniu prądu oraz potwierdzonym certyfikacie 80Plus Platinum. Łącznie cztery linie 12V możemy obciążyć do 744W (62A).

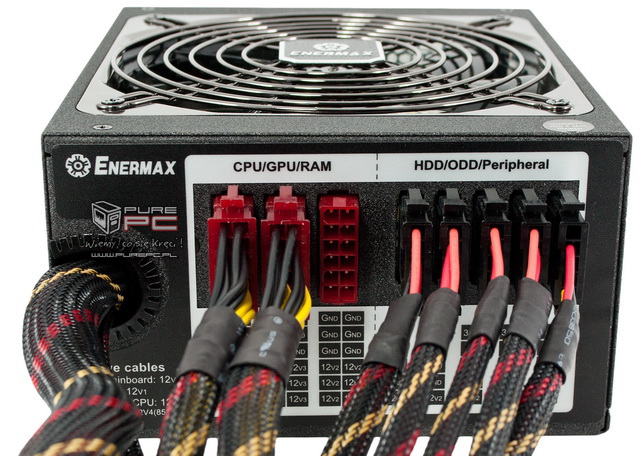

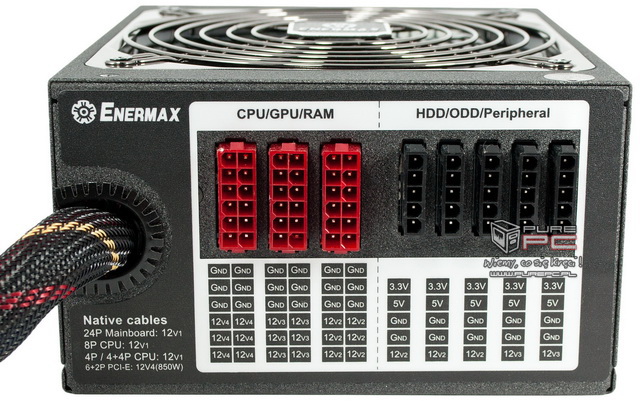

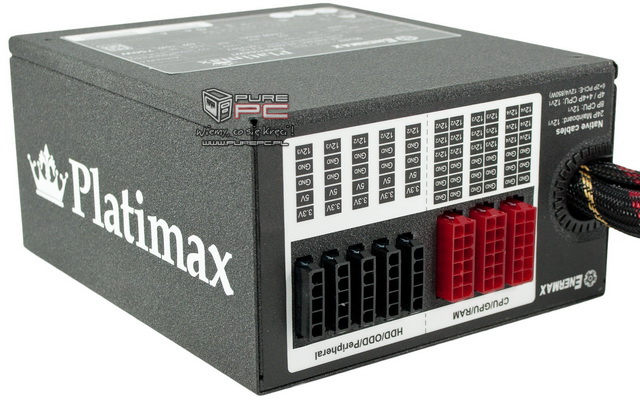

W tylnej części obudowy znalazło się miejsce dla modularnego okablowania i stałej wiązki przewodów. Z trzech czerwonych złącz możemy zasilić karty graficzne, 5 czarnych posłuży do zasilania dysków i peryferiów.

Model 750W posiada dwa przewody dla kart graficznych, każdy po dwie wtyczki PCI-E 6+2. Dlatego też trzecie złącze pozostaje puste i wykorzystywane jest przez wyższe modele tej serii.

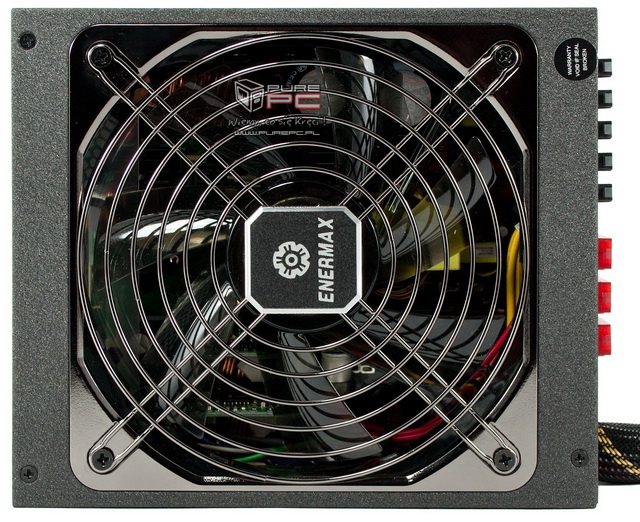

Górną część obudowy przykryto metalizowanym grillem dobrze komponującym się z ogólnym wyglądem obudowy. Na jego środku zamontowano logo producenta.

Specyfikacja wentylatora:

  • Producent: Enermax
  • Model: EA142512W-OAB
  • Łożysko: Twister
  • Wymiary (mm): 140 x 140 x 25 mm
  • Moc: 1,8 W
  • Natężenie: 0,15 A
  • Max. obroty: 2000 obr./min.
  • Aktywna kontrola prędkości: Tak

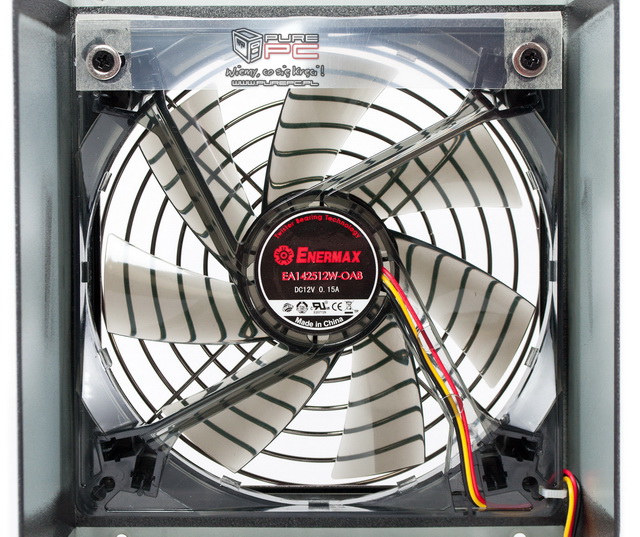

Wnętrze zasilacza chłodzone jest przez 13,9 cm wentylator wyposażony w opatentowane łożysko Twister. W czasie naszych testów obroty wentylatora osiągały połowę wartości nominalnej, generując przy tym niski szum.

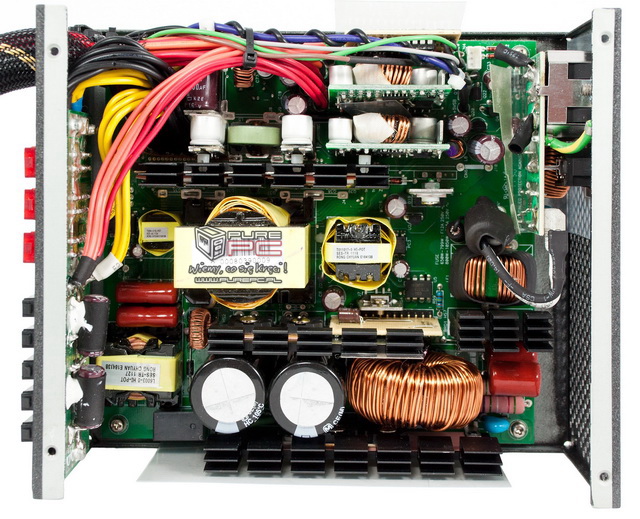

Utrzymane w zielonej kolorystyce PCB bazuje na manufakturze Enermax. Filtrowanie EMI poprowadzono dwoma kondensatorami Y (niebieskie), dwoma X (zielone) i jedną cewką ferrytową. Wszystko zamontowano na oddzielnej płytce PCB. Kolejny etap to jedna cewka ferrytowa oraz warystor MOV (Metal-Oxide Varistor).

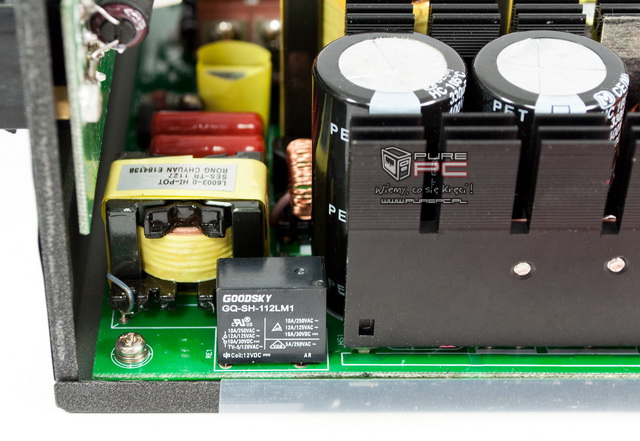

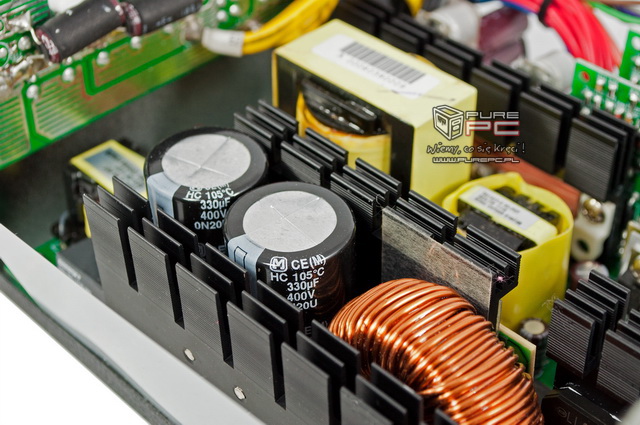

Zastosowano dwa kondensatory wysokoprądowe japońskiego producenta Matsushita (Panasonic) przeznaczone do pracy w temperaturze 105'C i o pojemności 330µF przy napięciu 400V. W dolnej części zdjęcia widać mały radiator, do którego przymocowano jeden mostek prostowniczy LL25XB60 (link) obsługujący wg specyfikacji 25A przy 113'C.

APFC wykorzystuje trzy tranzystory MOSFET Toshiba o oznaczeniu TK20J60U. Ich zarządzeniem zajmuje się kontroler CM6502S.

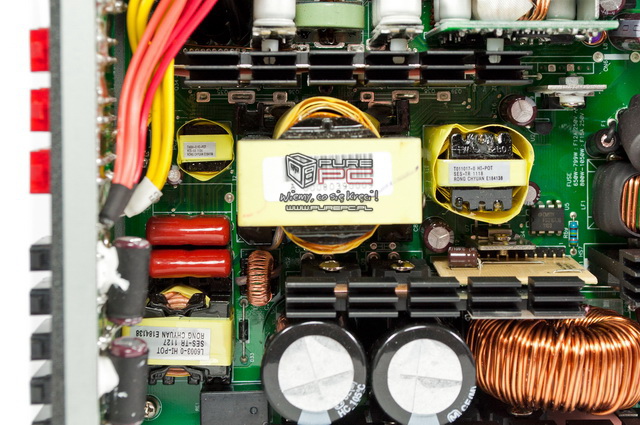

Dwa kolejne tranzystory MOSFET TK20J60U znajdziemy w sekcji przełączenia, którą steruje układ CM6901.

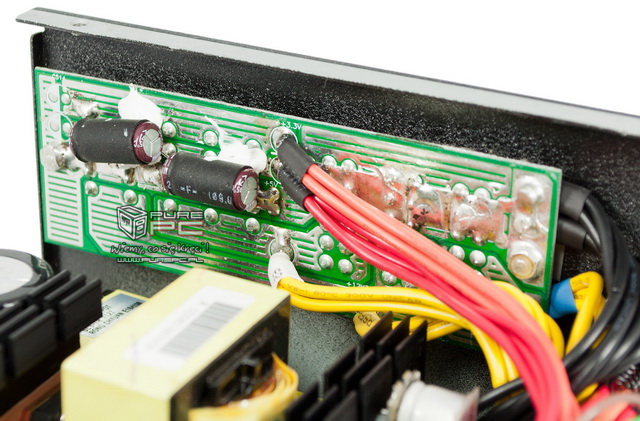

Po stronie wtórnej znajdziemy sześć tranzystorów MOSFET IPP015N04N G obsługujących po 120A przy 100'C. Zasilacz wykorzystuje układ scalony PS232S odpowiedzialny za zabezpieczenia OVP, UVP i OCP. Dodatkowe brązowe PCB, na którym został zamontowany widać zaraz przy wyprowadzeniu przewodów od poszczególnych linii.

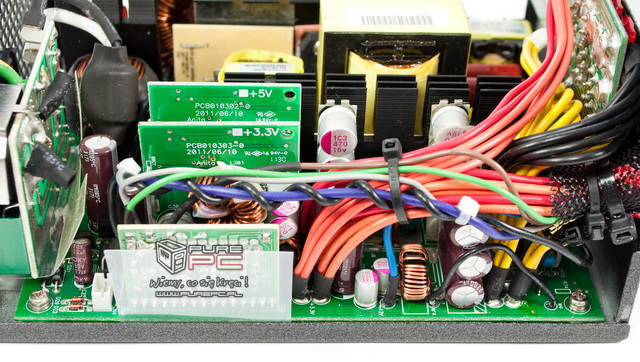

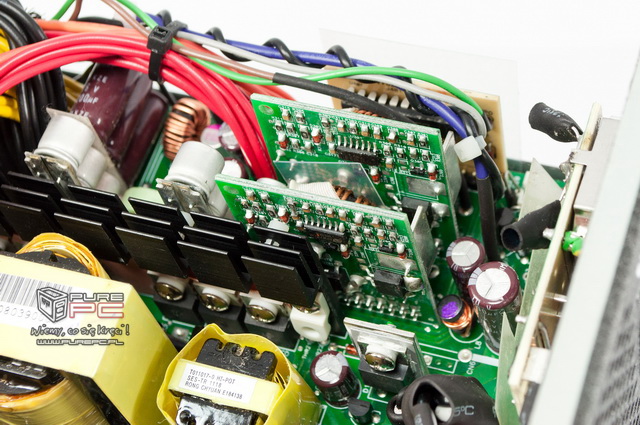

W zasilaczu nie mogło zabraknąć konwerterów DC-DC wyposażonych po trzy tranzystory MOSFET APM2556NU, którymi zarządza układ scalony APW7073. Dzięki nim +12V konwertowane jest na +3.3V oraz +5V.

Kondensatory po stronie wtórnej pochodzą z Nippon Chemi-Con i są przystosowane do pracy w 105'C. Nie mogło również zabraknąć kondensatorów typu solid. Jakość lutowania stoi na wysokim poziomie, jak przystało na Enermax.
